martes, 28 de abril de 2020

EL RELÉ

EL RELÉ

OBJETIVOS:

  • Interpretar el funcionamiento de los relés a partir del concepto del electroimàn.
  • identificar las partes del relè y su comportamiento dentro del circuito.
  • diferenciar los relès y su funcionalidad en la electricidad y electrónica

DEFINICIÓN:

Es un interruptor eléctrico que permite el paso de la corriente eléctrica cuando está cerrado e interrumpirla cuando está abierto, pero que es accionado eléctricamente (automático)no manualmente.

PARTES:

El relé está compuesto de una bobina conectada a una corriente. Cuando la bobina se activa produce un campo electromagnético que hace que el contacto del relé que está normalmente abierto se cierre y permita el paso de la corriente por un circuito para, por ejemplo, encender una lámpara o arrancar un motor. Cuando dejamos de suministrar corriente a la bobina, el campo electromagnético desaparece y el contacto del relé se vuelve a abrir, dejando sin corriente el circuito eléctrico que iba a esa lámpara o motor.

FUNCIÓN:

Relés electromecánicos que tiene variantes según el mecanismo de activación. Pueden ser de tipo armadura, de núcleo móvil, reed o de lengüeta, relés polarizados o relés tripolares.
Relés de estado sólido, que son utilizados en situaciones donde hay un uso continuo de los contactos del relé y se precisa una mayor velocidad en la conmutación.
Relés de corriente alterna.
Relé temporizador o de acción retardada. Con estos relés se consigue que la conexión o la desconexión se haga pasado un tiempo determinado.
Relés térmicos. Se utilizan para proteger los motores de las sobrecargas. Tienen unas láminas metálicas en su interior que se deforman más o menos según el calor. Si llegan a un punto de deformación determinado porque ha aumentado el calor del motor, abren el circuito y no dejan pasar la corriente.
Relé Arduino. Con una placa de Arduino podemos controlar un relé. Solo tenemos que conectar al relé a uno de los pines de 5 voltios que tiene esta placa. Programando la placa podemos obtener resultados interesantes para controlar encendidos de iluminación y motores.

En automoción, los relés también son muy utilizados para activar ventiladores, limpiaparabrisas, bocinas, elevalunas, etc. El relé de intermitentes permite que la luz parpadee al activarla y que emita el sonido característico cuando está encendido.


SIMBOLOGÍA

IMAGEN REAL DEL RELÈ

TRABAJO PARA LA CASA

  1. Escribir en el cuaderno la teoría del relé y mandar al email lo escrito,
  2. Cuando abran las ferreterías comprar un relé
  3. Identificar los terminales de la bobina, utilizando un multímetro o una lámpara de prueba, cuando hay continuidad la lámpara enciende o el multímetro  produce una señal como se ha hecho en clase.
  4. e identifique los terminales donde se cerrará el relé cuando por la bobina pase una pequeña corriente el cual debe ser alimentado por una fuente de voltaje de 12 voltios.
  5. Deberá hacer llegar la experiencia por el medio que usted considero mas fácil al email.

miércoles, 15 de abril de 2020

EL TIMBRE ELÉCTRICO

EL TIMBRE ELÉCTRICO

 Objetivo

Demostrar usos y aplicaciones de un timbre eléctrico casero con los términos físicos que conllevan a su funcionalidad.

Objetivos específicos

·         Entender cómo funciona un timbre eléctrico
·         Captar el funcionamiento y partes del circuito que lo conforman
·         Buscar más usos y aplicaciones en donde es útil el uso de un timbre eléctrico.

Marco teórico

Hay varios tipos de timbre pero el mas usado es el de vibración, que funciona con un "sistema de interrupción". Cuando la corriente eléctrica pasa por un timbre activa los conductores de un electroimán y atrae un brazo metálico. Éste golpea una campana metálica, emitiendo un sonido.
En ese mismo momento se abre el circuito de interrupción, se corta la corriente y el brazo vuelve a su posición original. Cuando esto sucede, el circuito vuelve a abrirse y se repite nuevamente el proceso. El brazo experimenta una oscilación o vibración que hace sonar la campana repetidamente.
El sonido cesa cuando se suelta el interruptor del timbre (pulsador).
La frecuencia de la vibración y, por tanto, el tono del timbre, se puede alterar ajustando el tornillo de contacto.
La ventaja de estos timbres de vibración, es que funcionan tanto conectados a una corriente continua (baterías-pilas), como a una corriente alterna, a través de un transformador de bajo voltaje.
PARTES DE UN TIMBRE
El timbre consta de las siguientes partes:
1. Un electroimán (E)
2. Una lámina flexible (L)
3. Un martillo (M) unido a una lámina
4. Una punta de contacto regulable (P)
5. Una Campanilla (C)

TRABAJO PARA REALIZAR EN CASA

  1. Escribir en el cuaderno la teoría del timbre eléctrico.
  2. Consultar y realizar un timbre eléctrico
  3. Realizar un videoclip
  4. Enviar el video al email kike0507@yahoo.com
  5. Tiempo de presentación 2 semanas (27 abril al 4 mayo)

NOTA: Prueba Laureanisata para el grado 9 Abril 21 en forma virtual, estar pendiente a las indicaciones de las directivas del Colegio.

El experimento del electroimán se cambió  por uno más sencillo

jueves, 2 de abril de 2020

LA BOBINA

LA BOBINA

Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica.
Se fabrican arrollando un hilo conductor sobre un núcleo de material ferromagnético o al aire.
Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos mH y mH.
Sus símbolos normalizados son los siguientes:





Existen bobinas de diversos tipos según su núcleo y según tipo de arrollamiento.
Su aplicación principal es como filtro en un circuito electrónico, denominándose comúnmente, choques.


CARACTERÍSTICAS

1. Permeabilidad magnética (m).- Es una característica que tiene gran influencia sobre el núcleo de las bobinas respecto del valor de la inductancia de las mismas. Los materiales ferromagnéticos son muy sensibles a los campos magnéticos y producen unos valores altos de inductancia, sin embargo otros materiales presentan menos sensibilidad a los campos magnéticos.
El factor que determina la mayor o menor sensibilidad a esos campos magnéticos se llama permeabilidad magnética.
Cuando este factor es grande el valor de la inductancia también lo es.
2. Factor de calidad (Q).- Relaciona la inductancia con el valor óhmico del hilo de la bobina. La bobina será buena si la inductancia es mayor que el valor óhmico debido al hilo de la misma.

TIPOS DE BOBINAS

1 FIJAS

Con núcleo de aire

El conductor se arrolla sobre un soporte hueco y posteriormente se retira este quedando con un aspecto parecido al de un muelle. Se utiliza en frecuencias elevadas.
Una variante de la bobina anterior se denomina solenoide y difiere en el aislamiento de las espiras y la presencia de un soporte que no necesariamente tiene que ser cilíndrico. Se utiliza cuando se precisan muchas espiras. Estas bobinas pueden tener tomas intermedias, en este caso se pueden considerar como 2 o más bobinas arrolladas sobre un mismo soporte y conectadas en serie. Igualmente se utilizan para frecuencias elevadas.






Con núcleo sólido

Poseen valores de inductancia más altos que los anteriores debido a su nivel elevado de permeabilidad magnética. El núcleo suele ser de un material ferromagnético. Los más usados son la ferrita y el ferroxcube. Cuando se manejan potencias considerables y las frecuencias que se desean eliminar son bajas se utilizan núcleos parecidos a los de los transformadores (en fuentes de alimentación sobre todo). Así nos encontraremos con las configuraciones propias de estos últimos. Las secciones de los núcleos pueden tener forma de EI, M, UI y L.



Las bobinas de nido de abeja se utilizan en los circuitos sintonizadores de aparatos de radio en las gamas de onda media y larga. Gracias a la forma del bobinado se consiguen altos valores inductivos en un volumen mínimo.
Las bobinas de núcleo toroidal se caracterizan por que el flujo generado no se dispersa hacia el exterior ya que por su forma se crea un flujo magnético cerrado, dotándolas de un gran rendimiento y precisión.
La bobinas de ferrita arrolladas sobre núcleo de ferrita, normalmente cilíndricos, con aplicaciones en radio es muy interesante desde el punto de vista practico ya que, permite emplear el conjunto como antena colocándola directamente en el receptor.

2. VARIABLES

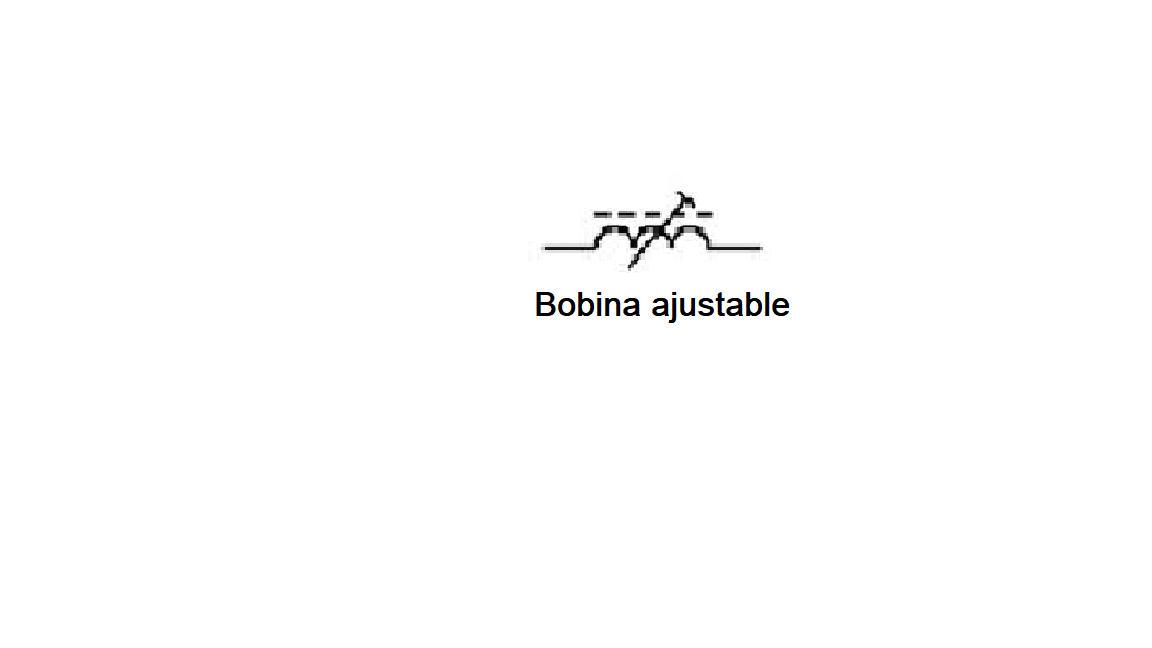

También se fabrican bobinas ajustables. Normalmente la variación de inductancia se produce por desplazamiento del núcleo.

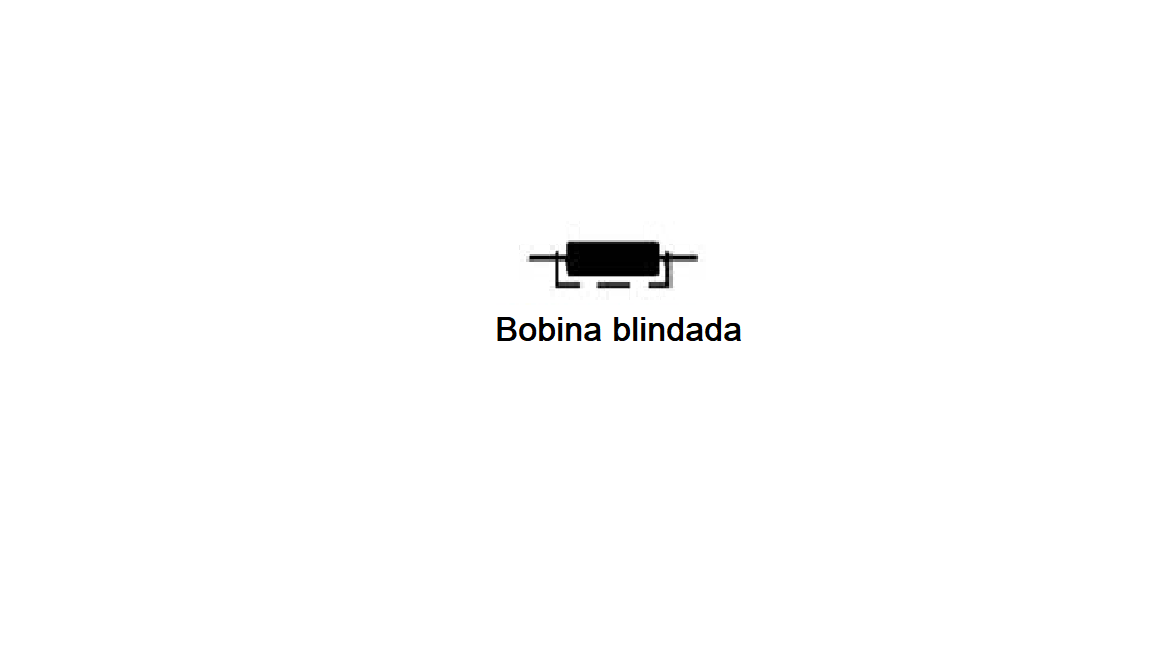

Las bobinas blindadas pueden ser variables o fijas, consisten encerrar la bobina dentro de una cubierta metálica cilíndrica o cuadrada, cuya misión es limitar el flujo electromagnético creado por la propia bobina y que puede afectar negativamente a los componentes cercanos a la misma.

TRABAJO EN CASA
1. Escribir el el cuaderno todo lo relacionado con la bobina
2. Cuando termine el periodo de cuarentena y vuelva a la normalidad la vida, conseguir un kilo de alambre esmaltado o de embobinar # 24 en grupo de tres personas
