MOTORES ELÉCTRICOS

MOTORES ELÉCTRICOS

OBJETIVOS

• Interpretar la importancia de los fenómenos electromagnéticos en el funcionamiento de un motor.
• Identificar las partes de un motor y su relación para realizar el movimiento en el motor.
• Diferenciar los diferentes tipos de motores

DEFINICIÓN

Un motor eléctrico es una maquina que convierte la energía eléctrica en mecánica por medio de la acción de los campos magnéticos que generan sus bobinas. Normalmente, están compuestos por un rotor y un estator.

FUNCIONAMIENTO

En el magnetismo se conoce la existencia de dos polos: polo norte (N) y polo sur (S), que son las regiones donde se concentran las líneas de fuerza de un imán. Un motor para funcionar se vale de las fuerzas de atracción y repulsión que existen entre los polos. De acuerdo con esto, todo motor tiene que estar formado con polos alternados entre el estator y el rotor, ya que los polos magnéticos iguales se repelen, y polos magnéticos diferentes se atraen, produciendo así el movimiento de rotación. En la figura se muestra como se produce el movimiento de rotación en un motor eléctrico.

Un motor eléctrico opera primordialmente en base a dos principios: El de inducción, descubierto por Michael Faraday en 1831; que señala, que si un conductor se mueve a través de un campo magnético o está situado en las proximidades de otro conductor por el que circula una corriente de intensidad variable, se induce una corriente eléctrica en el primer conductor. Y el principio que André Ampére observo en 1820, en el que establece: que si una corriente pasa a través de un conductor situado en el interior de un campo magnético, éste ejerce una fuerza mecánica o f.e.m. (fuerza electromotriz), sobre el conductor.

PARTES FUNDAMENTALES DE UN MOTOR ELÉCTRICO

Dentro de las características fundamentales de los motores eléctricos, éstos se hallan formados por varios elementos, sin embargo, las partes principales son: el estator, la carcasa, la base, el rotor, la caja de conexiones, las tapas y los cojinetes. No obstante, un motor puede funcionar solo con el estator y el rotor.

 ESTATOR

El estator es el elemento que opera como base, permitiendo que desde ese punto se lleve a cabo la rotación del motor. El estator no se mueve mecánicamente, pero si magnéticamente. Existen dos tipos de estatores

a) Estator de polos salientes.

b) Estator ranurado.

ROTOR

El rotor es el elemento de transferencia mecánica, ya que de él depende la conversión de energía eléctrica a mecánica. Los rotores, son un conjunto de láminas de acero al silicio que forman un paquete, y pueden ser básicamente de tres tipos:

a) Rotor ranurado

b) Rotor de polos salientes

c) Rotor jaula de ardilla

CARCASA

La carcasa es la parte que protege y cubre al estator y al rotor, el material empleado para su fabricación depende del tipo de motor, de su diseño y su aplicación. Así pues, la carcasa puede ser:

a) Totalmente cerrada

b) Abierta

c) A prueba de goteo

d) A prueba de explosiones

e) De tipo sumergible

BASE

La base es el elemento en donde se soporta toda la fuerza mecánica de operación del motor, puede ser de dos tipos:

TAPAS

Son los elementos que van a sostener en la gran mayoría de los casos a los cojinetes o rodamientos que soportan la acción del rotor.

a) Base frontal

b) Base lateral

COJINETES

También conocidos como rodamientos, contribuyen a la óptima operación de las partes giratorias del motor. Se utilizan para sostener y fijar ejes mecánicos, y para reducir la fricción, lo que contribuye a lograr que se consuma menos potencia. Los cojinetes pueden dividirse en dos clases generales:

• a) Cojinetes de deslizamiento: Operan la base al principio de la película de aceite, esto es, que existe una delgada capa de lubricante entre la barra del eje y la superficie de apoyo.

• b) Cojinetes de rodamiento:  Se utilizan con preferencia en vez de los cojinetes de deslizamiento por varias razones:

• Tienen un menor coeficiente de fricción, especialmente en el arranque.

• Son compactos en su diseño

• Tienen una alta precisión de operación.

• No se desgastan tanto como los cojinetes de tipo deslizante.

• Se remplazan fácilmente debido a sus tamaños estándares.



• TRABAJO PARA LA CASA

1. Escribir en el cuaderno toda la teoría del motor eléctrico con sus respectivos dibujos. Excepto la fotografía del rotor.
2. Comprar en un ferroeléctrico un motor pequeño de aproximadamente $ 2000
3. Desarmar el motor e identificar sus partes y por medio de una foto, hacerlo llegar al profesor.

TRANSFORMADOR V

EL TRANSFORMADOR  V (CONTINUACIÓN)

OBJETIVO:

Continuar con el proceso de diferenciar las clases de transformadores y su funciones.

TRANSFORMADOR HÍBRIDO O BOBINA HÍBRIDA

Es un transformador que funciona como una híbrida. De aplicación en los teléfonos, tarjetas de red, etc.

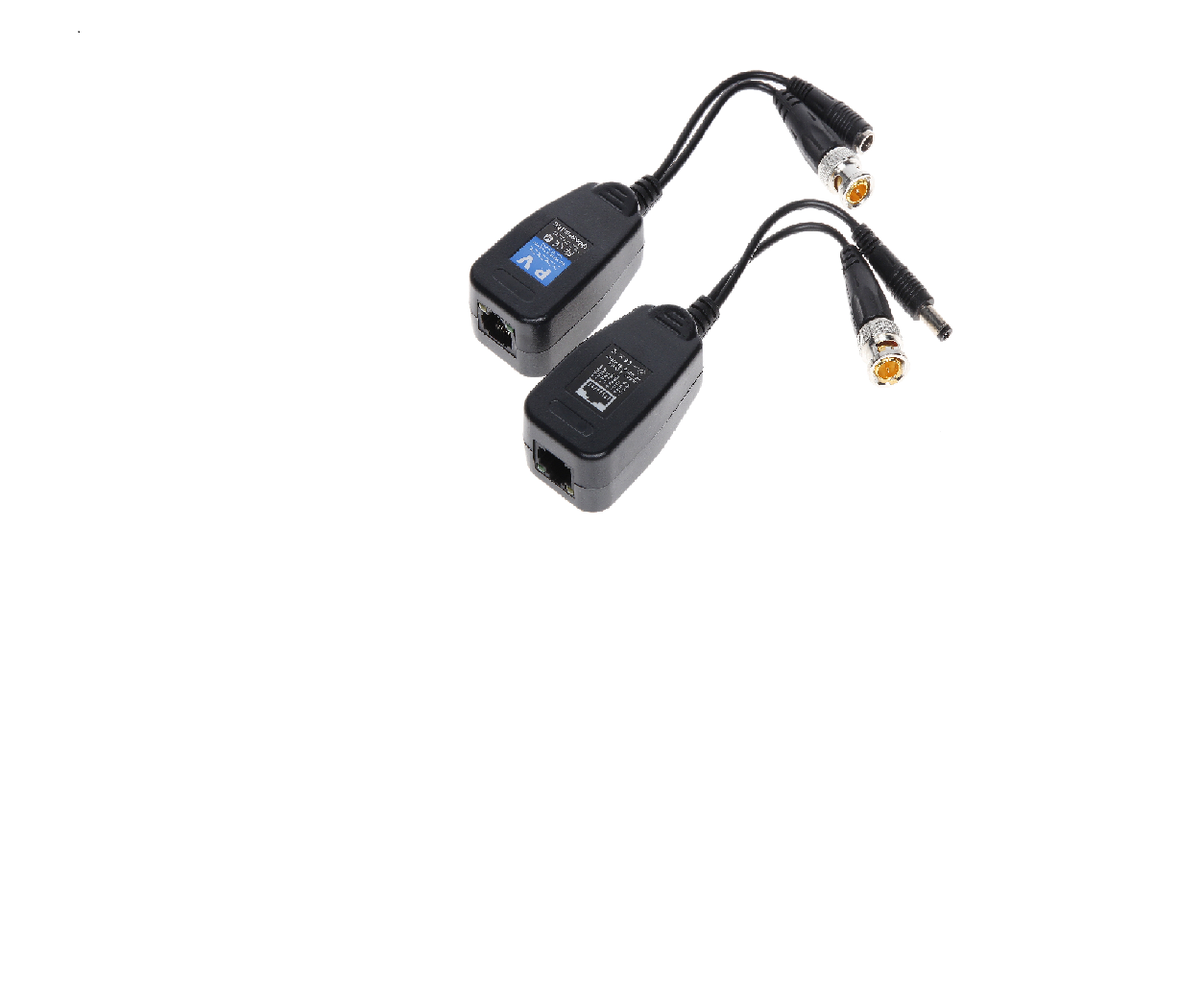

BALUN

Es muy utilizado como balun para transformar líneas equilibradas en no equilibradas y viceversa. La línea se equilibra conectando a masa la toma intermedia del secundario del transformador.

TRANSFORMADOR ELECTRÓNICO

Está compuesto por un circuito electrónico que eleva la frecuencia de la corriente eléctrica que alimenta al transformador, de esta manera es posible reducir drástica-mente su tamaño. También pueden formar parte de circuitos más complejos que mantienen la tensión de salida en un valor prefijado sin importar la variación en la entrada, llamados fuente conmutada.

TRANSFORMADOR DE FRECUENCIA VARIABLE

Son pequeños transformadores de núcleo de hierro, que funcionan en la banda de audiofrecuencias. Se utilizan a menudo como dispositivos de acoplamiento en circuitos electrónicos para comunicaciones, medidas y control.

TRANSFORMADOR DE MEDIDA

Entre los transformadores con fines especiales, los más importantes son los transformadores de medida para instalar instrumentos, contadores y relés protectores en circuitos de alta tensión o de elevada corriente. Los transformadores de medida aíslan los circuitos de medida o de relés, permitiendo una mayor normalización en la construcción de contadores, instrumentos y relés.

AUTOTRANSFORMADOR

El primario y el secundario del transformador están conectados en serie, constituyendo un bobinado único. Pesa menos y es más barato que un transformador y por ello se emplea habitualmente para convertir 220 V a 125 V y viceversa y en otras aplicaciones similares. Tiene el inconveniente de no proporcionar aislamiento galvánico entre el primario y el secundario.

TRANSFORMADOR PIEZOELÉCTRICO

Para ciertas aplicaciones han aparecido en el mercado transformadores que no están basados en el flujo magnético para transportar la energía entre el primario y el secundario, sino que se emplean vibraciones mecánicas en un cristal piezoeléctrico.Tienen la ventaja de ser muy planos y funcionar bien a frecuencias elevadas. Se usan en algunos convertidores de tensión para alimentar las lámparas fluorescentes de los monitores de led y TFT usados en computación y en televisión.

TRABAJO EN CASA

• Escribir el tema en el cuaderno y enviar la evidencia
• Para el mes de agosto conseguir un transformador viejo o dañado en grupo de 3 personas.
• Tiempo de presentación semana 8 al 12 de junio después de esta fecha la nota se califica sobre 4 y una semana después sobre 3.
