TRANSFORMADOR (III)

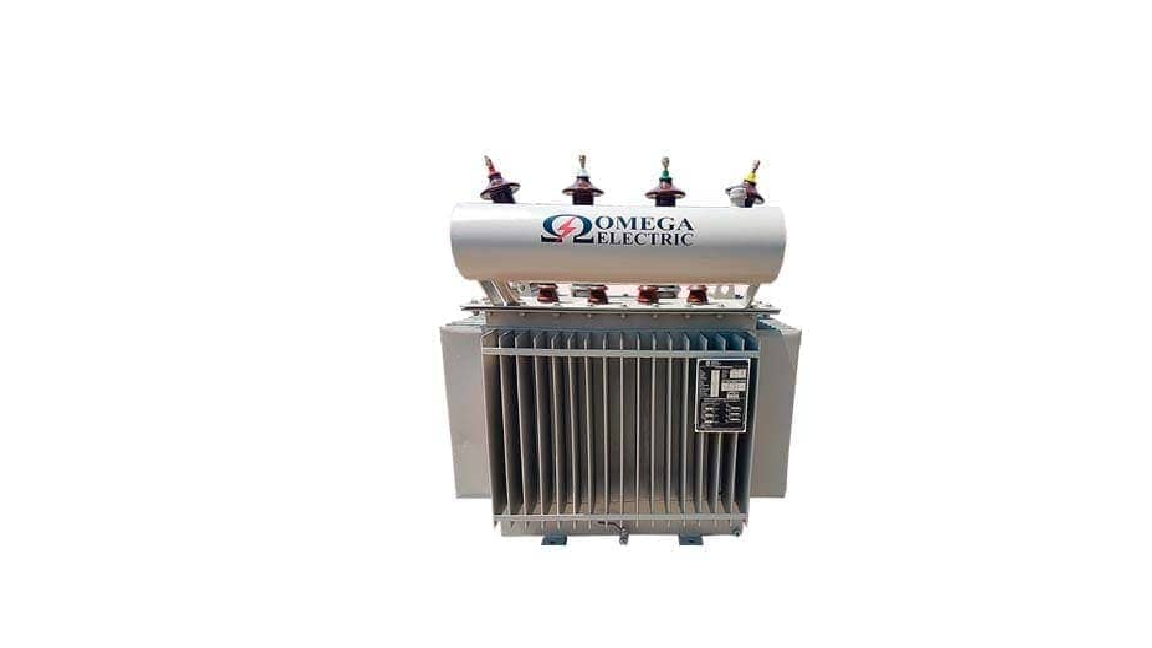

TRANSFORMADOR TRIFÁSICO

OBJETIVO:

Continuar con el estudio y clases de los transformadores eléctricos

DEFINICIÓN:

Los transformadores trifásicos son muy importantes ya que están presentes en muchas partes del sistema eléctrico. Este tipo de transformadores se ocupa de la elevación y reducción de la tensión en diversas partes del sistema eléctrico: En generación cerca de los generadores para elevar la insuficiente tensión de estos, así como también en las líneas de transmisión y, por último, en distribución en donde se distribuye la energía eléctrica a voltajes menores hacia casas, comercios e industrias. Todos los transformadores desde el generador hasta la entrada a nuestros hogares o industrias son transformadores trifásicos.

Un transformador trifásico consta de tres fases desplazadas en 120 grados eléctricos, en sistemas equilibrados tienen igual magnitud. Una fase consiste en un polo positivo y negativo por el que circula una corriente alterna.

Se pueden hacer transformadores trifásicos de tres formas distintas:

1. Conectando tres transformadores monofásicos
2. Núcleo tipo acorazado
3. Transformador tipo núcleo.

CLASIFICACIÓN SEGÚN SUS APLICACIONES

Transformadores variables

También llamados "Variacs", toman una línea de tensión fija (en la entrada) y proveen de tensión de salida variable ajustable.

Transformador de aislamiento

Proporciona aislamiento galvánico entre el primario y el secundario, de manera que consigue una alimentación o señal "flotante". Suele tener una relación 1:1 entre las tensiones del primario y secundario. En el que al estar los dos circuitos separados permite proteger contra contactos indirectos. Se utiliza principalmente como medida de protección, en equipos que trabajan directamente con la tensión de red y también para acoplar señales procedentes de sensores lejanos, en equipos de electromedicina y donde se necesitan tensiones flotantes.

Aplicaciones

Los transformadores de aislamiento se usan principalmente para proteger a las personas frente a choques eléctricos y como fuente de energía para equipos sensibles (computadores, equipos médicos, equipos de laboratorio, etcétera). Se usan para aislar la máquina o equipo del resto de la instalación eléctrica, para evitar pérdidas de potencia en el caso de fallo de aislamiento.

Como no hay trayectoria de retorno a la fuente (el devanado secundario del transformador), en el evento de un fallo, no habrá corriente de fallo y ningún dispositivo de protección cortará el suministro. Aparte de ser perjudicial para las personas tocar las partes conductoras, el primer fallo no causará peligro pero tampoco cortará la alimentación. Aparte de ser perjudicial para las personas tocando las partes conductivas, un primer fallo no causará peligro pero tampoco cortará la alimentación otra aplicación del transformador de aislamiento es crear un punto de estrella en las redes que no tienen tales puntos.

Tipos

Transformador de aislamiento monofásico.

El transformador de aislamiento monofásico lleva instalada una pantalla entre el bobinado primario secundario, que está conectada a un terminal aislado. Las escuadras de montajes están aisladas del núcleo del transformador. Los transformadores tienen una potencia nominal de 3,15… 10KVA, tienen sensores de temperatura incorporada, cuentan con un bajo nivel de ruido, poseen una gran capacidad de carga, marca VDE ENEC.

Transformador de aislamiento trifásico.

El transformador de aislamiento trifásico lleva instalada una pantalla entre el bobinado primario y secundario, que está conectada a un terminal aislado. Las escuadras de montaje están aisladas del núcleo del transformador. Los transformadores de aislamiento trifásico cuentan con potencia nominal 3,15… 10 KVA y sensores de temperatura incorporado.

Ventajas del transformador de aislamiento

• Los transformadores de aislamiento son esenciales en la protección contra los peligros de choques eléctricos.
• Estos equipos sirven para mantener una alta disponibilidad de suministro eléctrico.
• La corriente de pérdida en esta clase de transformadores es más baja.
• Pueden tener varias capas de aislamiento reforzado que da una mayor seguridad.

TRABAJO EN CASA:

1. Escribir en el cuaderno la teoría y hacerla llegar al profesor en formato pdf
2. Ponerse al dia con todos los trabajos realizados hasta hora
3. plazo de entrega Mayo 25 al 29 Después de esta fecha se calificará sobre 4 y dos semanas despues sobre 3
